Telescopio y monitor

Telescopio

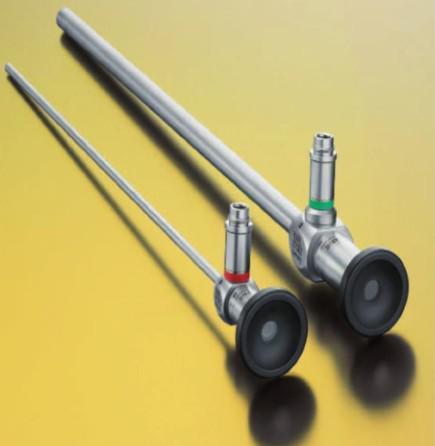

El telescopio utilizado normalmente es el Telescopio Oblicuo Hacia Adelante Hopkins 30 °, diámetro 10 mm, longitud 33 cm, y se puede esterilizar en autoclave. En el extremo distal hay un complejo de lentes frontales (sistema de lentes invertidas de imagen real, IRILS) que crea una imagen invertida y real del sujeto. Varios IRILS transportan la imagen al ocular que contiene una lente de aumento. En el sistema de lente de varilla Hopkins, la luz se transmite a través de columnas de vidrio y se refracta mediante lentes de aire intermedios. El oblicuo anterior de 30 permite una mayor latitud para ver las áreas subyacentes bajo condiciones anatómicas difíciles.

Monitor

El monitor de color Sony Trinitron Color puede mostrar señales PAL, SECAAM, NTSC 3.58 y NT SC 4.43. El sistema de color apropiado se selecciona automáticamente. Los botones de apertura, brillo, croma, contraste de fase y volumen están controlados por botones táctiles. Estos ajustes se conservan en la memoria incluso cuando el monitor está apagado. El monitor funciona con 220-240 voltios de CA. El circuito de retroalimentación de corriente del haz automático compensa la distorsión del haz y siempre reproduce la misma pantalla blanca en la pantalla, el tubo de imagen Trinitron de paso súper fino brinda una imagen de alta resolución de más de 600 líneas.
